支持5G/LTE和Wi-Fi传输PCB天线“AP01系列”以及FPC天线“AP02系列”开始对外销售
2025年4月3日
日本航空电子工业（JAE）现已开始正式销售支持5G/LTE和Wi-Fi传输、带有细线同轴电缆的PCB天线“AP01系列”和FPC天线“AP02系列”。

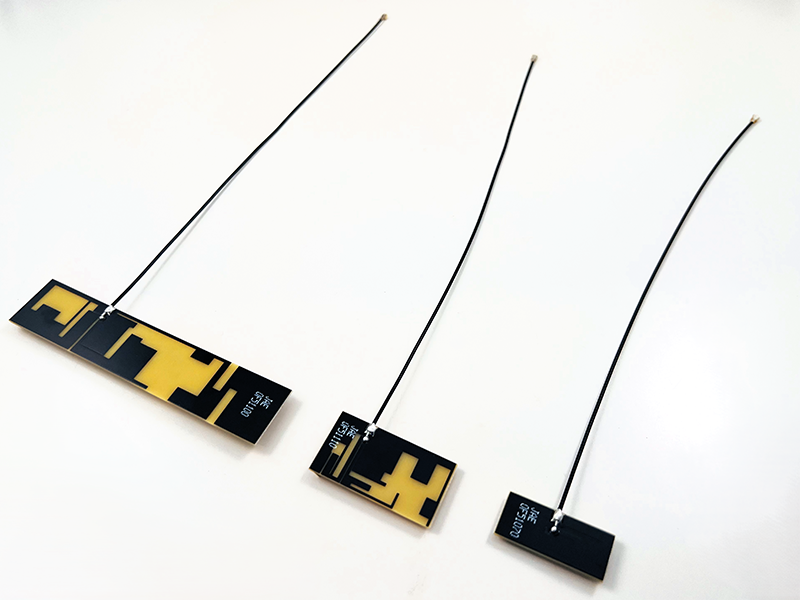

AP01系列（PCB天线）

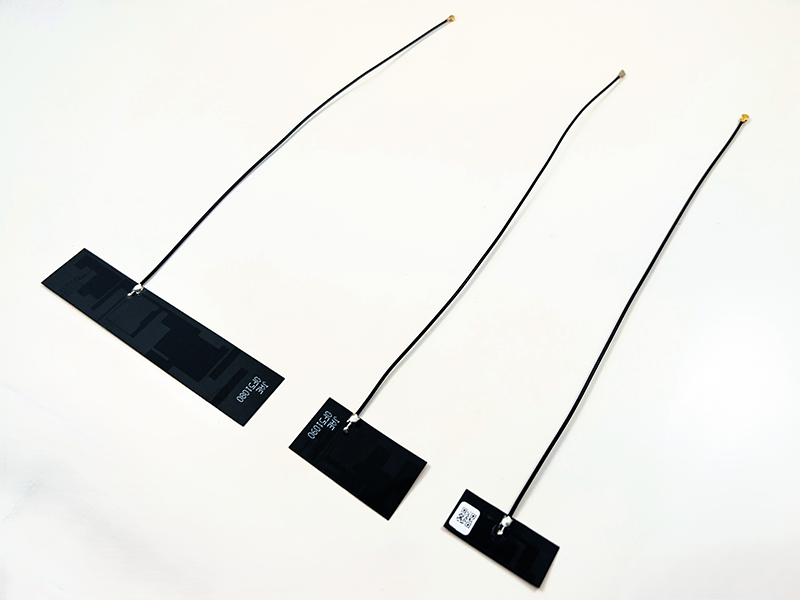

AP02系列（FPC天线）
概要
目前随着5G（第五代移动通信系统）技术的普及，支持各种ICT通信设备、IoT设备以及车载通信设备之间的万物互联社会也在逐步普及，这使得对于实现高质量无线通信的呼声越来越高。为了满足这些需求，本公司之前推出的“AN01/AN02系列”PCB贴片型金属天线，该天线具有体积小、性能高、支持自动安装的特点，现已广泛应用于Wi-Fi路由器、智能电表和车载等各种设备。
同时为了满足更加多样化的市场需求，此次在小型高性能天线的产品阵容中，新增了PCB天线“AP01系列”和FPC天线“AP02系列”并开始对外销售。这两个系列均可通过细线同轴线缆直接粘贴到设备外壳内部，有助于提高内部天线安装的自由度，包括那些在PCB板上难以预留天线空间的设备。
其中PCB天线“AP01系列”可粘贴在平整的塑胶外壳上；而FPC天线“AP02系列”可应用于曲面等不规则形状的塑胶外壳上，而且具有与AP01系列相同的传输特性，因此可适用于各种设备。
今后，JAE还将继续开发可为更多设备提供高质量无线通信的产品。
特点
- 支持频段：
- 5G/LTE Main：支持698～960 MHz、1.45～2.69 GHz、3.3～6 GHz频段
- 5G/LTE MIMO：支持1.71～2.69 GHz、3.3～6 GHz频段
- Wi-Fi 6E/7：支持2.4～2.5 GHz、5.15～5.85 GHz、5.925～7.125 GHz频段
- 安装自由度：属于双面胶带粘贴型，允许天线在设备内部自由放置。
- 坚固性：与本公司AN01/AN02系列天线相同，将金属靠近天线时，特性波动很小。
适用市场
- 5G/LTE/Wi-Fi网关
- Wi-Fi路由器
- 智能电表
- 行车记录仪
等
一般规格
| AP01ML0627490C0 | AP01ML1627491C0 | |||||
|---|---|---|---|---|---|---|
| 类型 | PCB天线 | |||||
| 频段 | 698‐960 MHz | 1.45‐1.71 GHz | 1.71‐2.69 GHz | 3.3‐6 GHz | 1.71‐2.69 GHz | 3.3‐6 GHz |
| VSWR（*1） | < 2.5 | < 4.5 | < 3.5 | < 3.0 | < 3.0 | < 3.0 |
| 辐射效率（*1） | > 60 % | > 40 % | > 60 % | > 50 % | > 50 % | > 50 % |
| 阻抗 | 50 Ω | 50 Ω | ||||
| 产品尺寸（*2） | w 100 x d 20 x h 1.1 mm | w 38 x d 20 x h 1.1 mm | ||||
| 同轴线缆长度 | 200 mm | 200 mm | ||||
| 使用温度范围 | -40℃～+85℃ | -40℃～+85℃ | ||||
| AP01ML2727492C0 | |||
|---|---|---|---|
| 类型 | PCB天线 | ||
| 频段 | 2.4‐2.5 GHz | 5.15‐5.85 GHz | 5.925‐7.125 GHz |
| VSWR（*1） | < 2.5 | < 2.0 | < 2.5 |
| 辐射效率（*1） | > 70 % | > 60 % | > 50 % |
| 阻抗 | 50 Ω | ||
| 产品尺寸（*2） | w 30 x d 13 x h 1.1 mm | ||
| 同轴线缆长度 | 200 mm | ||
| 使用温度范围 | -40℃～+85℃ | ||
| AP02ML0630410C0 | AP02ML1630411C0 | |||||
|---|---|---|---|---|---|---|
| 类型 | FPC天线 | |||||
| 频段 | 698‐960 MHz | 1.45‐1.71 GHz | 1.71‐2.69 GHz | 3.3‐6 GHz | 1.71‐2.69 GHz | 3.3‐6 GHz |
| VSWR（*1） | < 3.0 | < 5.5 | < 4.0 | < 4.0 | < 3.5 | < 3.5 |
| 辐射效率（*1） | > 60 % | > 40 % | > 60 % | > 50 % | > 50 % | > 50 % |
| 阻抗 | 50 Ω | 50 Ω | ||||
| 产品尺寸（*2） | w 100 x d 20 x h 0.12 mm | w 38 x d 20 x h 0.12 mm | ||||
| 同轴线缆长度 | 200 mm | 200 mm | ||||
| 使用温度范围 | -40℃～+85℃ | -40℃～+85℃ | ||||
| AP02ML2727493C0 | |||
|---|---|---|---|
| 类型 | FPC天线 | ||
| 频段 | 2.4‐2.5 GHz | 5.15‐5.85 GHz | 5.925‐7.125 GHz |
| VSWR（*1） | < 3.0 | < 3.0 | < 3.0 |
| 辐射效率（*1） | > 70 % | > 60 % | > 50 % |
| 阻抗 | 50 Ω | ||
| 产品尺寸（*2） | w 30 x d 13 x h 0.12 mm | ||
| 同轴线缆长度 | 200 mm | ||
| 使用温度范围 | -40℃～+85℃ | ||
- 该特性包括当连接到2mm厚ABS板时的电缆损耗。
- 包含粘合剂厚度，但不包括离型纸层。
JAE天线产品主页：https://www-c.jae-s.com.cn/antenna/
JAE日本航空电子公司将“无限电波”与“连接技术”相结合，提供各种无线设备的关键部件——小型天线，并将其品牌命名为“WaveConenect™”。
JAE连接器事业一直以“连接技术”为关注点进行产品开发。在小型天线业务方面，我们的目标也是利用无线电波更高质量地连接各种设备，并以“Smart Connectivity with WaveConenect™”为理念，提供支持更加熟悉便捷的生活方式和天线产品。
