板对线用连接器
紧凑型板对线连接器
1.5 mm间距，020 接线端子的MB01 系列（即将推出）
随着汽车的电气化和高性能化，每辆车上用于支持各种高级功能的车载设备数量也在不断增加。这也使得对于缩小车载设备尺寸以及减轻车身重量的呼声也越来越高。
为了解决这些问题，JAE 正在开发 MB01 系列紧凑型板对线连接器。
JAE现有产品的进一步小型化
由于车载设备的安装数量在逐年增加，这使得设备的小型化和减重需求也随之出现，对于连接器的小型化需求也在不断增长。
JAE的产品正在被广泛应用于汽车车身单元、BMS 和 ADAS 等领域。为了进一步满足其产品小型化的需求，我们目前正在开发MB01 系列。

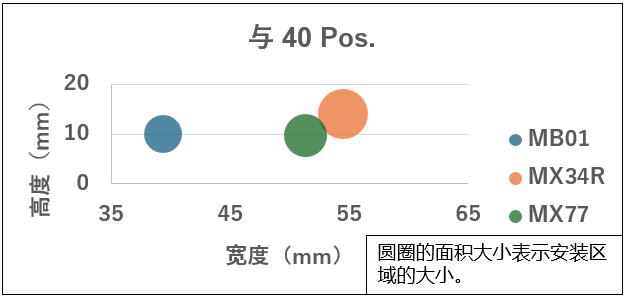

MB01 系列的亮点是最大限度地缩小了连接器的宽度（这对设备来说是一个重要的考虑因素），同时采用双排 SMT 类型，安装间距为 1.5 mm，采用 020 接线端子具有高保持力。 (与JAE现有的40 芯产品相当）。
紧凑型板对线连接器 MB01 系列概述
目前日本航空电子（JAE )正在开发 MB01 系列紧凑型板对线连接器。该系列连接器的引脚间距为 1.5 mm，工作温度范围为 - 40°C 至+125°C ，采用 020 接线端子，兼容 CIVUS Φ0.13 ∼ 0.35 导线。

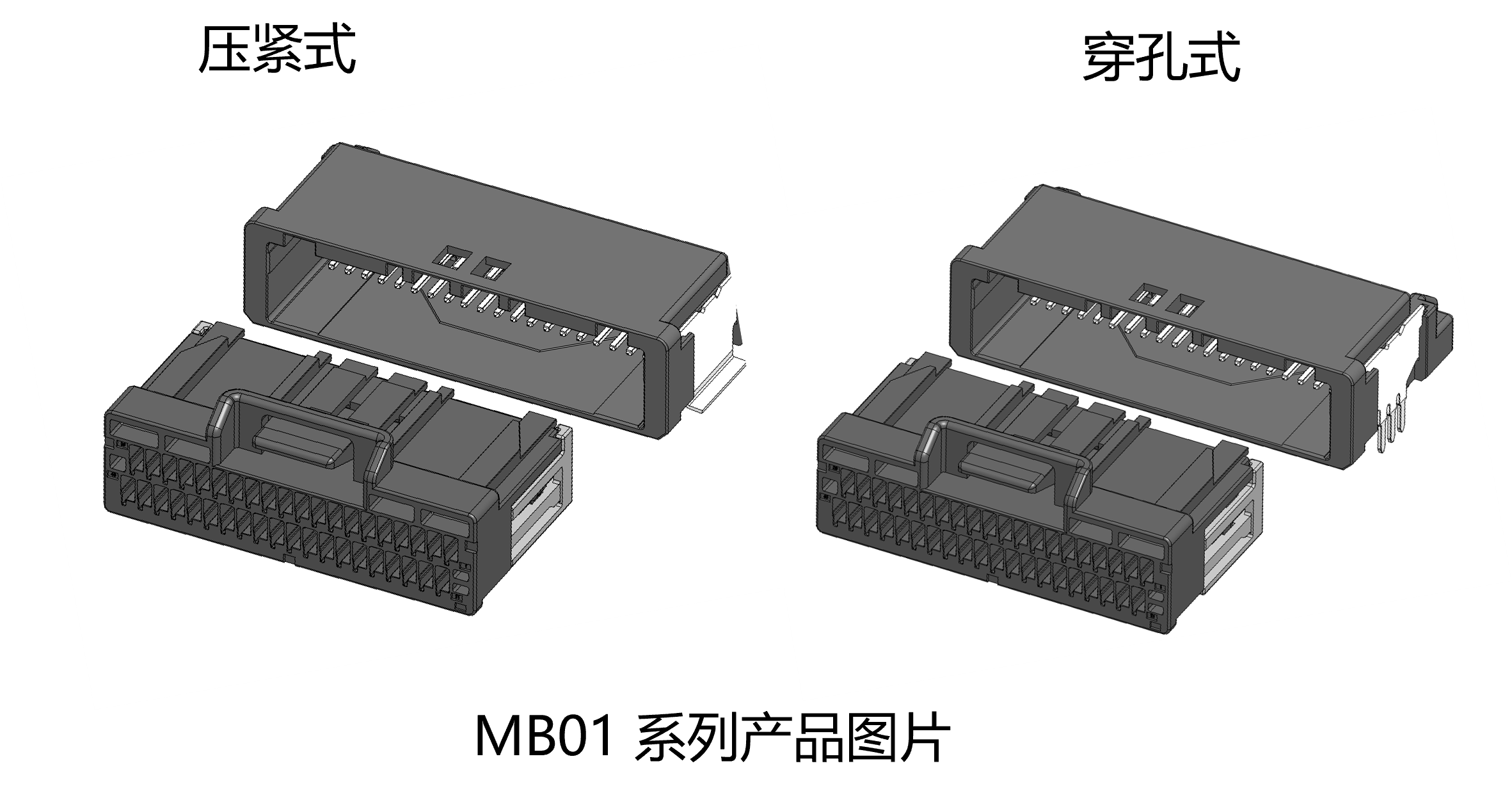

此外还提供两种类型的贴片类型：压紧型和用于固定在电路板上的插针穿孔式。在绝缘方面，插针和插座均采用 符合UL94-V0 标准的材料，针数从 8 ∼ 40（每 4 的倍数）可供选择，计划评估符合 USCAR规格和其他标准。
| 引脚间距 | 1.5ｍｍ |
|---|---|
| 工作温度范围 | -40°C to + 125°C （此范围包括通电造成的温升）。 |
| 适用线径 | CIVUS 0.13 至 0.35 平方米 （ISO-6722） |
| 贴片类型 | 穿孔式；压紧式。 |
| 针数 | 8 ∼40 针。(每4 的倍数） |
| 评估测试 | USCAR, 其他 |
MB01 系列文件下载
MB01 系列文件下载
此页面上发布的内容是有关日期戳的信息。请注意，观看时某些内容的内容可能已更改。
