可穿戴设备和主要设备的连接器解决方案的发展趋势
根据使用目的的不同,可穿戴设备大致可分为 “加强与数字环境连接的设备 ”和 "监测和记录心率、血压、步数等活动水平以及睡眠、卡路里消耗等生理数据的设备"。前者的代表是智能手表,它已经引领了可穿戴市场的发展,并且有望变得更加精致、轻薄、小巧。 在后一类设备中,有一些智能手表无法测量的心电图、全身运动感应等更高级的信息记录和收集的功能,未来有望在医疗领域得到更高级的利用。
日本航空电子(JAE)为设备高性能化和高密度化发展的可穿戴设备用连接器提供了更多更好的解决方案。小型、薄型板对板(FPC) 连接器“WP系列”和自定义性超高的智能纺织品用“RK01系列”连接器等便能为您的设计提供更多思路。
智能纺织品用连接器解决方案
这种 “可穿戴智能纺织品”,堪称可穿戴技术的完美呈现。它可以轻松读取各种生物信号,已经被追求方便的许多用户所接受,并已经在运动领域的身体状况管理谁被和野外作业人员的安全管理设备中得到实际应用。在此背景条件下,日本航空电子(JAE)开发并销售了业界首款用户友好型、易操作的智能纺织品用卡扣式“RK01系列”连接器,即使是多极的情况下,也可以通过一个动作轻松连接和断开。 “RK01系列”连接器具有高度的通用性,可根据不同的智能纺织材料和极数进行专门定制,是智能纺织产品小型化和增强功能的最佳连接器解决方案。
■使用例
纺织厂商正在集中力量开展使用导电材料的智能服装业务,这些材料在各种应用中的使用正在不断被推进。
“RK01系列 ”连接器由于采用了插头触点批量连接结构和单动操作,使用4个或4个以上芯子的多电极,支持更多先进的生物识别监测设备。

■智能纺织品用连接器“RK01系列”的主要构成部件和特点
“RK01系列” 连接器是业界首个针对智能纺织品开发的连接器。

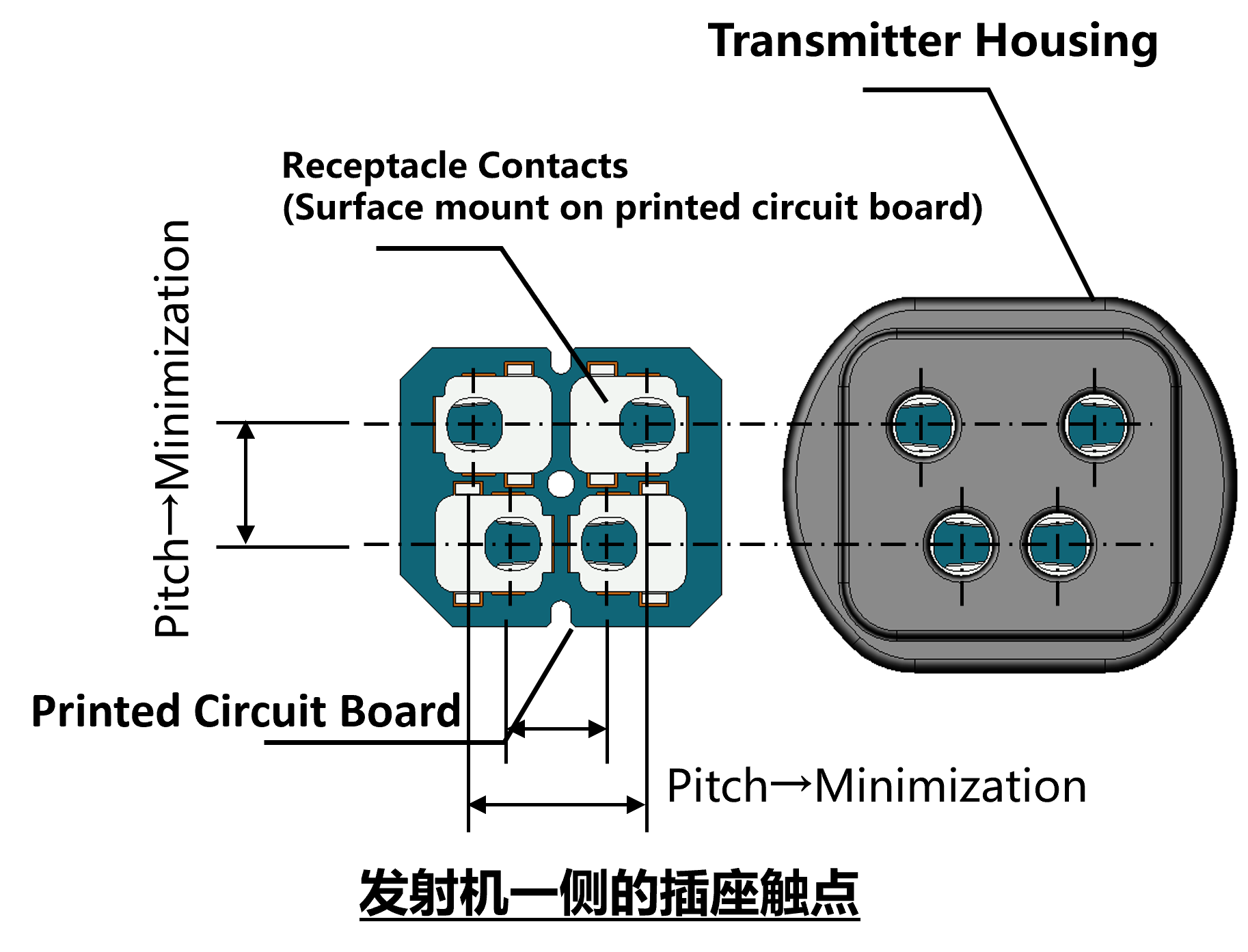

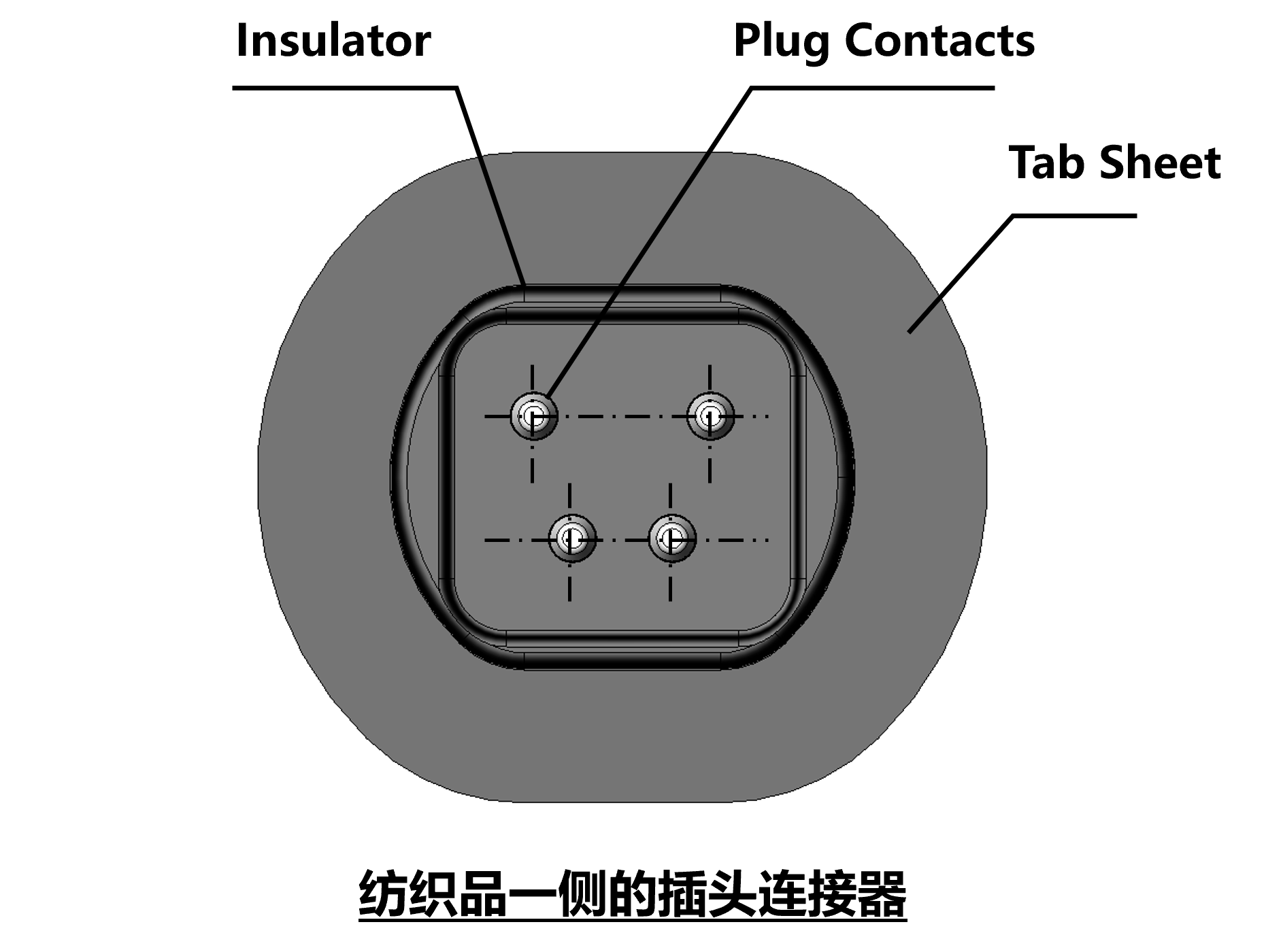

它由纺织品侧连接器的插头触点、顶部绝缘体、底部绝缘体和表面安装在发射器电路板上的插座触点组成。
由于采用了在服装产品中广泛使用的卡扣式,因此是一种任何人都能轻松操作的人性化的连接器,最适合用于运动传感以及其他需要多个传感器传输的应用。

【特点】
- ①可直接机洗
纺织侧连接器必须进行水洗,所以符合JIS L 1930(C4G)纺织产品的家用洗涤试验。

- ②导电纤维可以集中连接,大幅减少安装工作
插头触头与导电纤维的连接采用了我司独特、高可靠的导线连接结构,使底层绝缘子与上层绝缘子一次性连接,从而大大减少了安装工时。 - ③可在一个动作中连接和断开多个卡扣端子

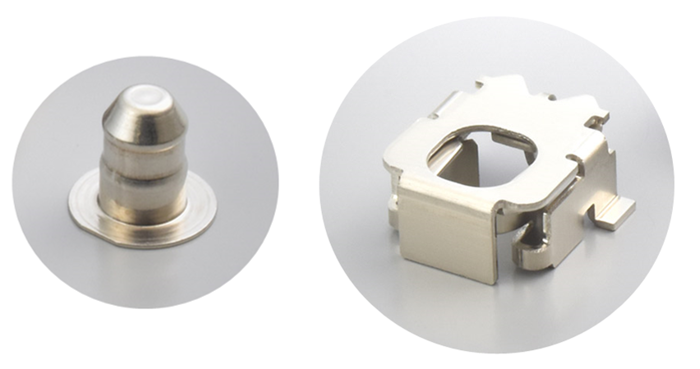

由于插座触点具有浮动结构,因此可以避免由于公差而引起的与插头触点的位移情况,并且即使是多个引线也可以通过一个动作实现轻松安装和拆卸。
■智能纺织用 "RK01系列 "连接器定制产品开发的主要过程
从产品引进(业务洽谈)开始到定制产品开发结束的主要流程如下图所示。
“RK01系列”连接器是通用触头和定制绝缘子的结合,具有很高的通用性,也可以根据您的智能纺织材料的多样性和极数进行特别定制,从而开发出符合您要求的连接器。 那么,请先与我们联系,开始您的奇妙定制之旅吧。

■关于智能纺织品用连接器“RK01系列”的定制开发的咨询
如果您希望进行自定义开发设计,请通过下面的按钮与我们联系
我们还会像您详细介绍智能纺织品用连接器的组装方法(包括连接器部件以外的必要部件,夹具和工具等)。
智能手表板到板(FPC)连接器解决方案
如今的智能手表作为使用方便、功能多样的可穿戴设备,不仅支持运动场景,还支持日常生活中的健康管理和改善。并且由于体积限制,传输各种信号的连接器被高密度地安装到了各种设备之中。例如,高性能摄像机和显示器的视频信号是通过一个非常小的连接器连接的,这个连接器被称为板对板(FPC)连接器,它的大小只有机械铅笔尖那么厚。日本航空电子(JAE)推出了多款坚固型“WP系列”板对板(FPC)连接器 ,这种连接器结构紧凑、外形小巧,但又能抑制设备组装时的破损行为,是各领域高密度安装的最佳解决方案。
我们还有10pin或更少引脚的连接器可供您的参考,是智能手表等小型设备的理想选择。

■WP系列产品
坚固型板对板连接器, 尽管体积小但在实装时仍能防止塑胶损坏。
本集团采用自动化机器的集约化生产系统可确保质量稳定的产品供应。
*点击系列名称或外部形状,查看详细目录。
端子间距(mm) | 系列名称 | 外观形状 | 堆叠高度(mm) | 芯数 | 特性 |
0.35 | WP27D | 0.7 | 10, 24, 30,34,38, 40,50,54,60 |
两个电源 带压紧 |
|
0.35 | WP26DK | 0.6 | 10,16 24, 30,34, 40,48 50,60 |
两个电源 带压紧+ 装配时带防断装甲 |
|
0.35 | WP66DK | 0.6 | 6 8 30 |
两个电源 带压紧 装配时带防断装甲 小尺寸 |
|
0.3 | WP56DK | 0.6 | 26 |
两个电源 带压紧 装配时带防断装甲 |
|
0.3 | WP55DK | 0.5 | 6 8 10 22 |
包括两个电源的基台 有装甲,防止配接时的损坏 两个电源触点(3A) |
|
0.25 | WP86SD | 0.6 | 80 | 触点间距:0.25mm,4 行配列(Quad-Low) 具有大电流(8 A)电源保持功能 铠装,防止配接时损坏 |
该阵容还包括WP10系列,这是用于电池连接的最小级别的大电流连接器,以及WP16RS系列,这是用于Wave-stack™的高频兼容、全屏蔽板对板(FPC)连接器,是智能手机等移动设备中转5G毫米波天线模块的理想选择。
*点击系列名称或外部形状,查看详细目录。
端子间距(mm) | 系列名称 | 外观形状 | 堆叠高度(mm) | 芯数 | 特性 |
0.4 | WP10 | 0.7 | 信号:2,4 电源: 4 |
用于电池连接的大电流连接器 有以下两种类型 ① 能够向电源端子传输10A的类型 ② 能够在电源端子+基台,能12A通电的类型 |
|
0.35 | WP16RS | 0.6 | 信号:6 同轴: 2 |
拥有在15GHz以上频率对应的高性能2个专用RF端子 | |
■WP系列特点
目前具有世界上最小尺寸,有如下3个特点:
①采用装甲结构,卓越的坚固性和易用性
②信号端子支持10Gbps以上的超高速信号传输,利于提高设备功能
③可通电流的电源基台,可以在不增加极数的情况下向传感器模块等设备供电,从而支持高密度封装的趋势。
日本航空电子(JAE)为了实现良好的回流焊安装,产品的体积做小,也在公司内部进行连接器的成型、冲压、电镀、组装、检查、包装等各工序,从而保持稳定的连接质量。
通过使用自动化设备进行组装、全检、压印卷轴包装的高速一体化生产,提供高品质的产品。
智能纺织品用“RK01系列”连接器定制开发工艺详细资料下载
下载RK01系列的自定义开发流程详细资料(PDF)
